什么是车载充电器


百科名片

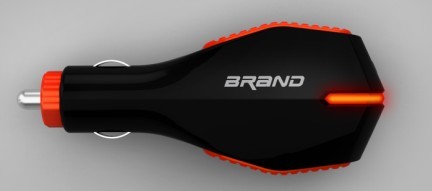

车载充电器
     常规用于汽车电瓶(轿车12V, 卡车24V)供电的车载充电器, 大量使用在各种便携式、手持式设备的锂电池充电领域,
诸如: 手机, PDA, GPS 等;车充既要考虑锂电池充电的实际需求(恒压CV,恒流CC,过压保护OVP),
又要兼顾车载电瓶的恶劣环境(瞬态尖峰电压,系统开关噪声干扰,EMI 等);因此车充方案选取的电源管理IC
必须同时满足:耐高压,高效率,高可靠性,低频率(有利于EMI 的设计)的开关电源芯片;通俗讲就是要求“皮实”。





工作原理

常见的车充方案简介如下:
[1] 单片34063A 实现的低端车充方案示意图
优点:
低成本;


  车载充电器

缺点:
(1) 可靠性差,功能单一;没有过温保护,短路保护等安全性措施;
(2) 输出虽然是直流电压,但控制输出恒流充电电流的方式为最大开关电流峰
  值限制,精度不够高;
(3) 由于34063 为1.5A 开关电流PWM+PFM模式(内部没有误差放大器),
其车充方案输出直流电压电流的纹波比较大,不够纯净;输出电流能力也非常有
限;(常见于300ma~600ma 之间的低端车充方案中)
[2] 34063+NPN(NMOS)实现扩流的车充方案示意图
优点:在[1]方案的基础上扩流来满足不断增长的充电电流能力的需求
缺点:同样存在[1]方案中类似的不足
[3] 用2576+358+稳压管的方案示意图
优点:(1) 由于2576 内置过流保护、过温度保护等安全措施,结合358(双运放)来实现输出恒压CV,恒流CC,过压保护    OVP等功能;实现了可靠、安全、完善的锂电池充电方案
(2) 由于2576 为固定52K PWM 变换器,使得车充的EMI 设计相对容易
(3) 由于2576 和358 均为40V 高压双极工艺制造,更加“皮实”
(4) 这种方案常用在0.8A ~ 1.5A 左右的车充中;
缺点:(1) 系统相对复杂,成本较高
(2) 恒流CC 和过压保护OVP 是通过358 的输出去控制2576 的EN 来实现的,因此充电电流有比较大的纹波,CC 和OVP 的响应速度也不够快(是通过切换2576 是否工作来实现的)
设计单片车充IC基于车充领域的系统需求,上海芯龙半导体有限公司提供专用于车充方案的系列单片IC;内部除了常规的过流保护,过温度保护,输出短路保护外,还内置了专用于锂电池充电的CV,CC,OVP;相当于把[3]方案中的2576+358+稳压管等功能模块全部集成到一颗IC 中
优点:除了具有[3]方案中对应的优点外,还有:
(1) 专用于车充的全集成方案,系统成本低,可靠性高
(2) IC 内部CV,CC,OVP 都是通过控制PWM 实现的;因此,输出电压,输出电流,输出过压保护的精度更高,响应速度很快
(3) 芯龙提供充电电流在0A ~ 3A 之间车充的一系列高性价比产品
缺点:(1) 因为非同步整流设计,外围需****肖特极二管,在生产过中由瞬间产生的高压、大电流极易损坏IC
XL选型种类多,从1A-4A可选择,XL2005 XL2006 XL2009 XL2010.......
[5] Techcode 美国泰德半导体有限公司
设计单片车充IC基于车充领域的系统需求,美国泰德半导体有限公司提供专用于车充方案的系列单片IC;内部除了常规的过流保护,过温度保护,输出短路保护外,还内置了专用于锂电池充电的CV,CC,OVP;并且为同步整流设计,外围不需要再加肖特极二管,相当于把[3]方案中的2576+358+稳压管等功能模块和[4]全部集成到一颗IC 中
优点:
(1) 专用于车充的全集成方案,系统成本低,可靠性高
(2) IC 内部CV,CC,OVP 都是通过控制PWM 实现的;因此,输出电压,输出电流,输出过压保护的精度更高,响应速度很快
(3) 提供充电电流在0A ~ 3A 之间车充的一系列高性价比产品
(4) 同步整流降压设计
车载充电器应用
车载充电器是为了方便车主用车载电源随时随地为数码产品充电的配件。部分高端车载充电器一般包括2个USB接口,可同时为两台数码产品充电。这类产品一般具有过载保护,短路保护,高压输入保护,高温保护,四重安全保护功能,确保能安全使用。车载充电器在车用的同时,也能家用,实现车充、直充、USB充三合一多功能用途。
特性:多功能性、便携性、时尚性、安全性
随着汽车工业的发展,车载充电器被广泛应用,呈现出多功能性、便携性、时尚性的特征。在市场上,比较有影响力的车载充电器有ESPai e思派等产品。此款产品特有的电源管理方案,输出电流达2.1A,是世界上充电最快的USB充电器
多功能性:该款车载充电器配备双USB接口输入,配备1拖3转接线输出,可以为多个电子产品充电。而且此款产品同时也可以为iPad充电的,为iPad充约4个小时即可完成,可以带着iPad去兜风。


  品牌

便携性:便携性是当今电子产品发展的一大趋势,

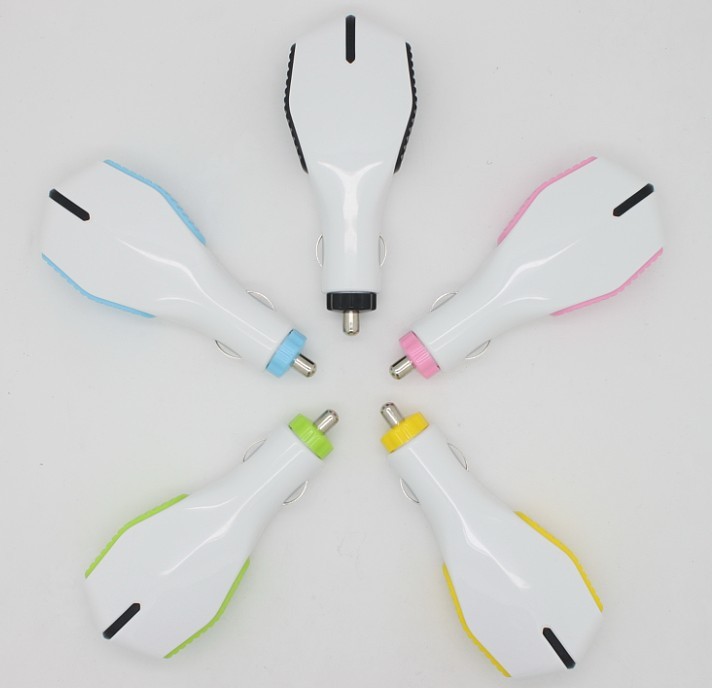

时尚性:针对车主这个高端消费群体,车载充电器的时尚性也为生产商所重视。一般使用ABS材质以及采用钢琴烤漆工艺,不但时尚精致,手感也非常好。
安全性:该产品通过了CCC、UL、FCC、CE等国际各项安全性能的检测,并有保险公司的担保,强有力地保障使用性能的安全和消费者权益。

功能介绍

CARMIFI无线车载路由器
深圳市汇诚瑞电子科技有限公司,研发生产了一款带WIFI上网功能的车载充电器,可以通过3G上网卡实现实时上网功能
通过简单的连接可将3G信号转换为WIFI信号,供车内所有人员使用,尤其适合私家车、出租车、公交BUS等。
In CARMifi WIFI无处不在

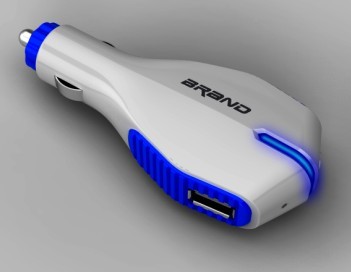

USB接口
◆技术参数:
输入:DC12V-24V(内置保险丝2A)
输出:5-6V/DC 1500mA( MAX)
产品认证:CE 、FCC认证

产品特点

[1]特点
1.电脑自动保护芯片,不管在哪都能放心使用,为您的设备在充电时提供完美的保护。
2.车充插头构造,内置保险丝,过压电流过大,保险丝自动熔断,保护机器安全。
3.车充头还有USB接口,支持各种USB接口电源输出。
4.通过电源输出接口可为IPhone/ipad充电。

注意事项

车载充电器用汽车点烟器作为电源插座直接为手机充电。由于汽车提供的电压较低,所以车载充电器内部只需要有过载保护电路即可。车载充电器插座的前端设计有一个保险管,当电流超过过载保护电路可承受范围时,保险丝立即熔断,起到保护作用。注意:必须在车子发动机启动的时候才可以充电!关于车载充电器,还有以下注意事项:
1、不要在潮湿的环境中使用车载充电器
2、不要把车载充电器储存于潮湿的环境中
3、使用的合适温度为0-45℃
4、远离儿童
5、避免雷击
6、充完电要及时拔出插头
所以,出于安全的考虑,一定要选购正规品牌,购买正品,劣质的产品极易发生安全隐患。车载充电器也分直充和座充两种。可以选择购买座充,即把电池拆下来充电,避免因车载电源不稳定,电压输出峰值突高把手机烧了的现象,要烧也是烧电池,减少损失。市面上有各式各样的车载充电器可供选择。如果选择网购的话,一定要去正规的网站购买。比较好的网站有京东商城、当当网和齐齐网等,其中前两者是大型综合类商城,齐齐网则是目前最大最专业的网上汽车用品商城,正品保证,车友们可以作为参考。
